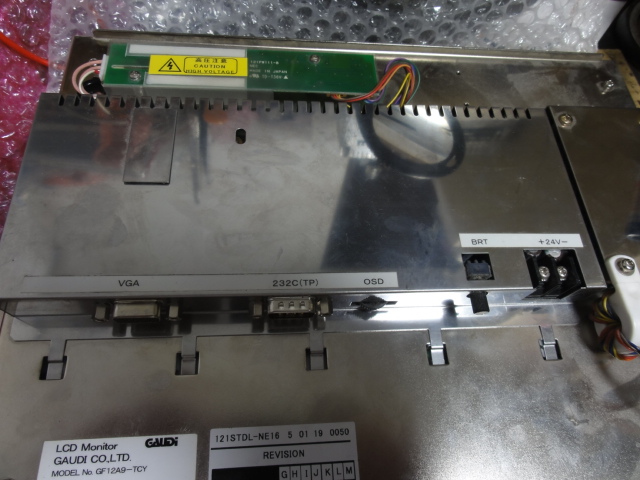

GAUDI社 GF12A9-TCY 液晶ディスプレーバックライト交換

この液晶ディスプレーは NEC の液晶を使用しています。
バックライトは 2本 長さ 258mm 直径 2.0 mm のものです。
DSC00005 DSC00006

Read More

PowerBook 2400C/180 カードバス化

約10年ぶりに PowerBook 2400C/180 のカードバス化作業をしました。分解方法がもうすっかり忘れ、実物を見て、少しずつ思い出すの過程です。次回のために手順を書こう。
1.キーボード上左右の「ネジ隠し」と下のネジを外す;
2.そのカーバーを外し、液晶下の細いプラスチック部品を取り出す;
3.トラックパッドを含む液晶回りのベゼルを外す;
4.キーボードの6ネジを外し、キーボードを液晶の方に上げる;

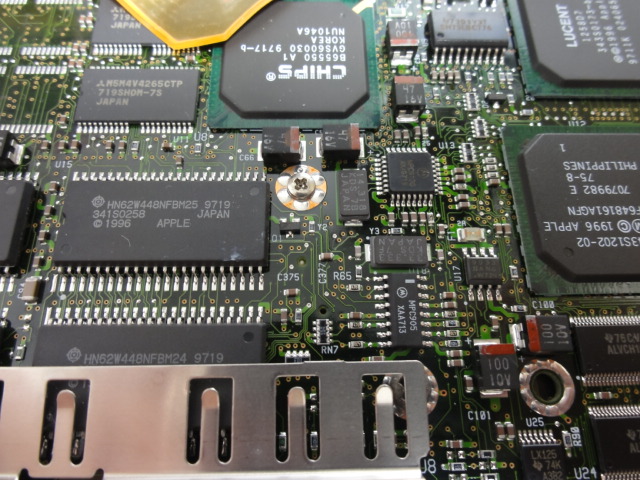

5.この機種は新型のため、下スロットのみ改造したい場合、C377 チップを外す(旧機種なら、黄色線の長い方を切断する). 上下両方のスロット改造したい場合、C375チップも外す(旧機種なら、黄色線の短い方を切断する);
DSC00004
Macally PCMCIA USB 2.0 カードでテストした。
