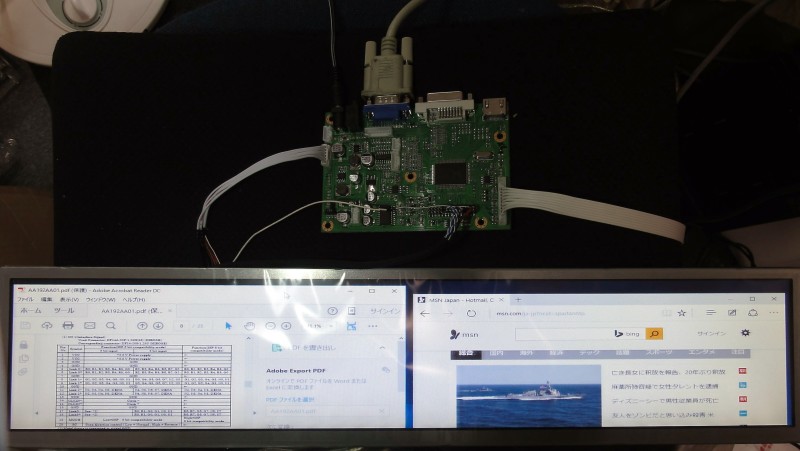

三菱 AA192AA01 19.2インチ 1920 x 360 超ワイド液晶点灯した

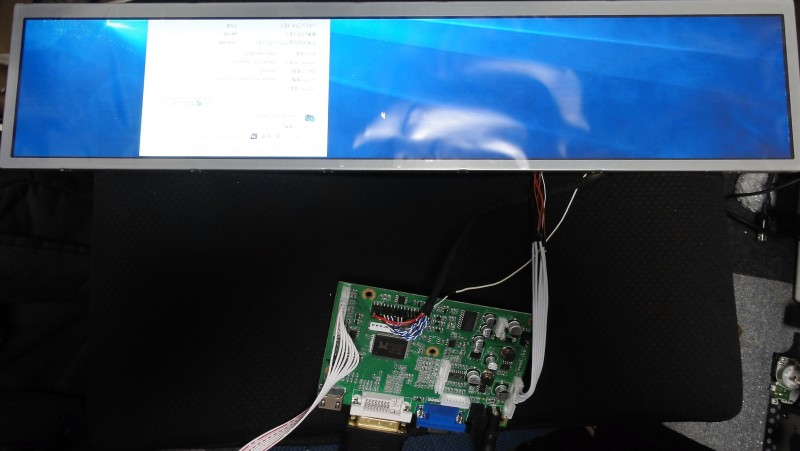

この液晶は 1920 x 360 ドットと言う超ワイドタイプで、LEDバックライトの割と新しい製品です。各入力時の表示を示します。この解像度の入力信号がないため、ノートPC画像の上一部を表示するようになっています。また、DVI+RGB入力基板の場合、オートスケーリングで画像を圧縮し、全画面表示するようになっています。VGA 入力

DSC09821s

DSC09822s

Read More

CLAA121UA01CW 用液晶ハーネスを作りました

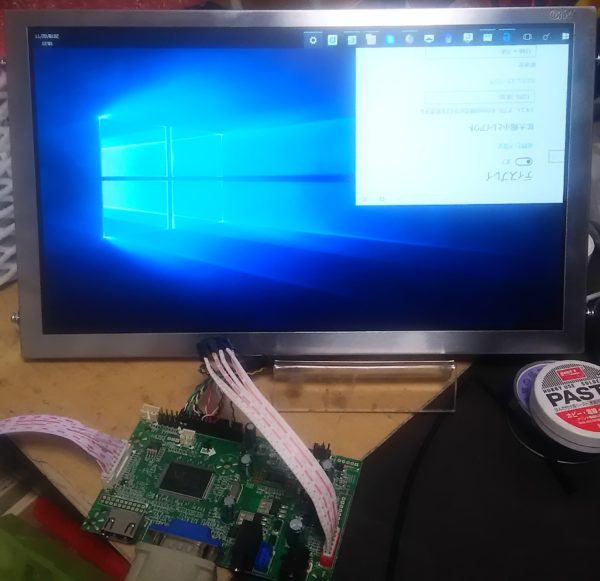

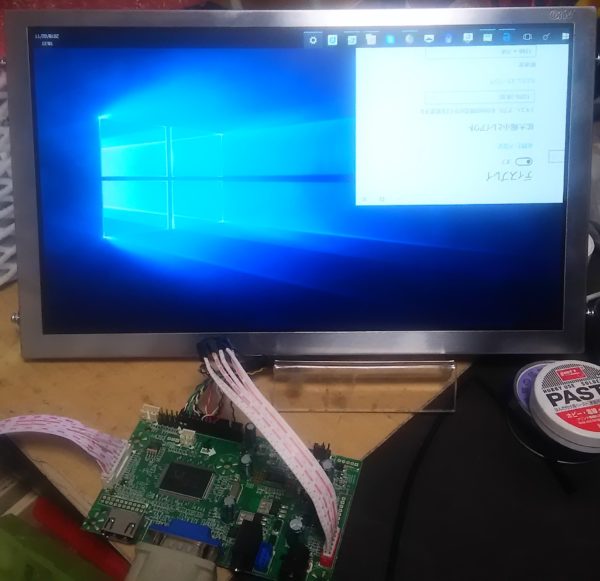

DSC0893512.1 インチ HD+ (1600 x 900) 液晶 CLAA121UA01CW のコネクターはごく普通の40ピンですが、実際は広く使われている40ピンのピンアサインと全然違います。データシートも入手できないため、プリント基板のパターンを見て、ピンアサインを書きました。そして、標準ケーブルを小1日をかけて改造した。0.5mmピッチのため、難しいですが、またなんとかできるぐらいです。
最初間違いがあり、表示がおかしくなったが、直したら正常に画像が出ました。
やり方が覚えているため、次回はもっと速いでしょう。

Read More

液晶点灯実績

現在所有の液晶点灯治具で、一部解像度またはインターフェースが特殊の液晶以外に、
ほぼ95%の液晶を点灯可能です。

記録のために、これから点灯できた液晶を一部リストアップします。

3.5 インチ
PD035VX2 (LF)  VGA   LED

4.3 インチ
AUO A043FW03 V2  480 x 272 LED HDMI 可
FT043T48027240AC01 -V01  480 x 272   LED

5.6 インチ
Innolux AT056TN52 VGA   LED
Innolux AT056TN53 VGA   LED

7.0 インチ
CLAA070VC01  WVGA   LED
Innolux AT070TN92 WVGA   50pin  LED
Innolux AT070TN94 WVGA   50pin  LED
Innolux AT070TNA2 WVGA   40pin  LED

8.0 インチ
Innolux EJ080NA-05A  SVGA   50pin  LED(別コネクター)
HSD080IDW1  WVGA   LED

9.0 ~ 10.0 インチ
AUO G090VTN02.0   WVGA   3.3V  LED 50ピン
LQ090Y3DG01   WVGA   3.3V  LED
Kyocera TVL-55729D090J-LW-I-AAN  WVGA   3.3V  LED 50ピン
LP097X02   XGA   3.3V  LED

10.1 インチ
LQ101K1LY02   10.1″  WXGA  1280 x 800  S8  3.3V  LED
LQ101K1LY04  (LQ0DAS2869)  10.1″  WXGA  1280 x 800  S8   3.3V  LED

10.4 インチ
LB104V03 A1 VGA TTL (FIX-30)  2 x CCFL     NT2033 / NT221
LQ104S1DG92 SVGA   3.3V  2 x CCFL
LTD104EA5F   XGA   やや難しい
LTN104S1-L01 SVGA  3.3V 2 x CCFL

10.6  ~ 10.8インチ
LTN106W1-L01   WXGA   1280 x 768  3.3V  CCFL
LTN106W2-L01 / L02   WXGA   1280 x 768  3.3V  CCFL
LQ106K1LG01  WXGA   1280 x 768  3.3V  CCFL
LQ106K1LG02 WXGA   1280 x 768  3.3V  LED
LQ106K1LG03 WXGA   1280 x 768  3.3V  LED
LQ106K1LG05 WXGA   1280 x 768  3.3V  LED
LQ108T1LY01  HD 1366 x 800  LED

11 インチ
LTM11C307 XGA

12 インチ
LQ121S1LG45   SVGA  S8 3.3V  2 x CCFL
LQ121S1LG55   SVGA  S8 3.3V  2 x CCFL
LQ121S1LG74   SVGA  S8 3.3V  LED
LQ121S1LG75   SVGA  S8 3.3V  LED
LQ121S1LG91   SVGA  S8 3.3V  LED
LQ121S1LG92   SVGA  S8 3.3V  LED
LQ121S1LG93   SVGA  S8 3.3V  LED
LQ121S1LG96   SVGA  S8 3.3V  LED
LQ123K1LG03  UWVGA 1280 x 480  S8 3.3V  CCFL x 2
LQ0DAS2306   12.3″  UWVGA 1280 x 480  S8 3.3V  LED
TM121SVLAM01-03  SVGA  2枚 重ね置き 8 x CCFL
TX31D37VM0CAA  SVGA  LED
TX31D38VM2BAA  12.3インチ  HSXGA 1280 x 480  3.3V  LED

15.0インチ
AA150XN09 XGA 3.3V 4 x CCFL
AA150XT11 XGA 3.3V LED
AUO G150XG03 V.3 XGA 3.3V 2 x CCFL
Fujitsu FLC38XGC6V-05  XGA 4灯(2W)  NT2621 (D8) + LVDS to TTL adapter
LG LC150WXD-EL01 V1.3  有機EL 挑戦中
LG LM150X06 XGA 3.3V 2 x CCFL
LG LP156WF4 (SP)(B1) FHD  eDP  LED
LQ150X1LG91 XGA S8 3.3V LED
LQ150X1LG92 XGA S8 3.3V LED
LQ150X1LG93 XGA S8 3.3V LED
LQ150X1LG96 XGA S8 3.3V LED
LQ150X1LG98 XGA S8 3.3V LED
NL10276BC30-33E 3.3V 2 x CCFL

17インチ
CMO M170E8-L01 SXGA 5V 2 x CCFL
LM171W02 (TT)(A2) TMDS 3.3V 2 x CCFL
LQ170W02  (LQ0DA0122. NA19020-110055) WXGA 1280 x 768   5.0V  4 x CCFL    NT2662  OK
AUO G173HW01 V0   フルHD  3.3V  D8 (FIX-30)   LED (DF14-6)
結構特殊。 NT2662B OK
LP173WF1  フルHD 40ピン LED
CHIMEI INNOLUX N173HGE -L21 Rev. C1  フルHD 40ピン LED

20インチ
LM201U04   UXGA 20V 6 x CCFL
LM201U05   UXGA 6 x CCFL
LM201W01(SL)(A1) / (A3)   WXGA++  (1680 x 1050) D8 12V  6 x CCFL

23インチ
LM230WF3 (SL)(B1)   FHD LED
BM230WF5
(TJ)(C1)   FHD LED (10 pin 0.5mm FFC.)

24インチ
AUO M240HW01   FHD LED 30 ピン V.0=CCFL,  V.6, V.D=LED

32インチ
LM320                         FHD CCFL (インバーター付)

Read More

LVDS 回路スイッチ開発

「パチンコをプレーしながら、テレビを見ることができないか」と言う依頼を受けて、パチンコ元の画面とテレビの画面を切替する回路を開発した。パチンコの回路を解析することが面倒のため、液晶インターフェースのLVDSハーネス(ケーブル)のところで切換えることを選んだ。LVDS 信号の周波数以上に対応するスイッチングICを使ってテストして見たら、うまく行きました。

Read More

シャープ LQ121S1DG74A 点灯実験

このパネルは LQ121S1LG45 または 55 のLEDバックライトバージョンと思う。ただし、インターフェースは FI-X30 で、配列も独自のものだ。したがって、ケーブルを自作しなければならない。幸い、LEDドライバー内蔵し、電圧は12Vであるため、バックライト点灯することが簡単にできた。45と55の時と同じように、タイミングは一般のものと違って、限られたプログラムしかうまく点灯できない。現在のところ、DVI+RGBのNT6650とHDMI+DVI+RGB(コンポジット、Sビデオとコンポーネント(=D端子)オプション)のNT2662B制御基板しか使えない。

Read More

LQ84S02-01A 液晶自作キット

この液晶は JAE の FI-W31S 31ピンコネクターです。いまはケーブルの完成品が少なく、自作することになった。正規データシートのないため、ネットの情報を頼って作ったが、うまく動作しません。再度ケーブルをチェックしたが、問題を見つからなかった。以前に何の問題がなく、楽に出来たのに。再度ネットで調べたら、最初に入手した情報の Hsync と Vsync の位置は逆でした。それを交代すれば、画面が出ました。しかし、表示は6ビットと8ビットが間違ったようにノイズだらけになっている。以前の経験から、6ビットの信号を0から5までのピンに入れるではなく、2から7番の高位に入れれば、正しくなりました。<br />最後に NT221 のデータを数回修正し、やっと正しく表示するようになりました。

Read More

NL10276BC12-02 パネル用ケーブル

8ビットの2ピンは別ファンクションに当たるため、抜く必要がある。また、GNDも2本(4, 12)抜く必要かもしれません。
NT2621 基板の場合、前もって書き込んだプログラムはだめで、専用のプログラムを書き込むことが必要。
オンラインショップの販売ページ:

http://www.nextro.com/shop/catalog/product_info.php?products_id=1151

Read More

46インチ液晶点灯確認の風景

46インチは非常に大きいイメージがあるが、実際に触ると取り扱うできるサイズです。 もっと大きいサイズを取り扱う勇気を与えてくれました。
