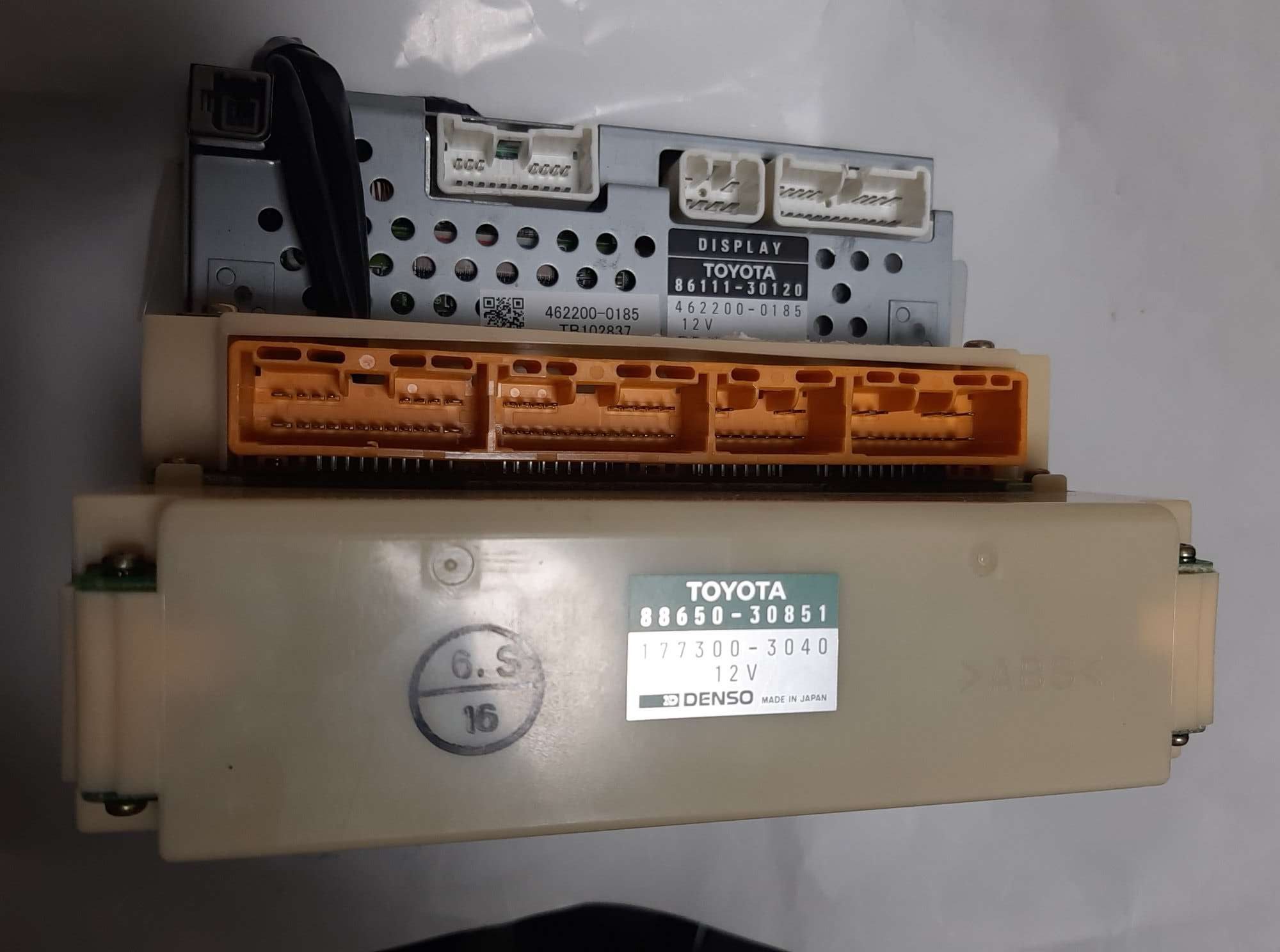

トヨタ TOYOTA DISPLAY 86111-30120 / 88650-30851 液晶パネルを修理した

2023年4月13日 by Steve in カーナビ | コメントを受け付けていません

液晶パネルの表面にビネガーシンドローム現象発生し、しわしわになった。画像が確認しにくい上、色も正しくない。
表面を張替により、正常表示になりました。古い製品のため、バックライト導光板も劣化があり、交換しないと、写真のように画像に模様がある。

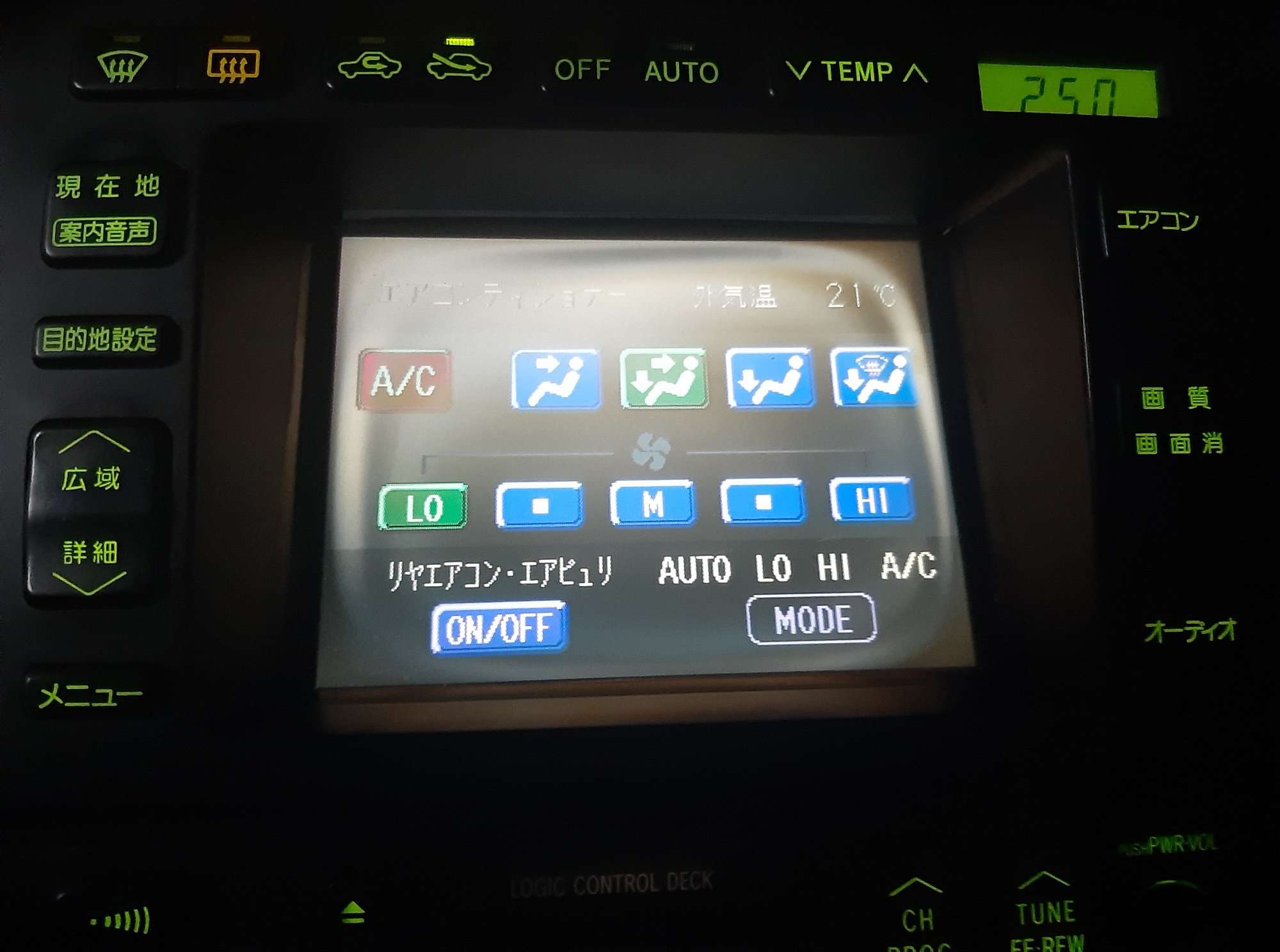

トヨタ　セルシオ　マルチディスプレイ 86111-50020 の分解と液晶表面貼替

2020年5月6日 by Steve in Uncategorized, カーナビ | コメントを受け付けていません

バックライト点灯しないため、修理に入りました。割と分解しやすいです。

特にありがたいのは液晶当たり以外にすべてのネジは同じで、間違いが少ないです。

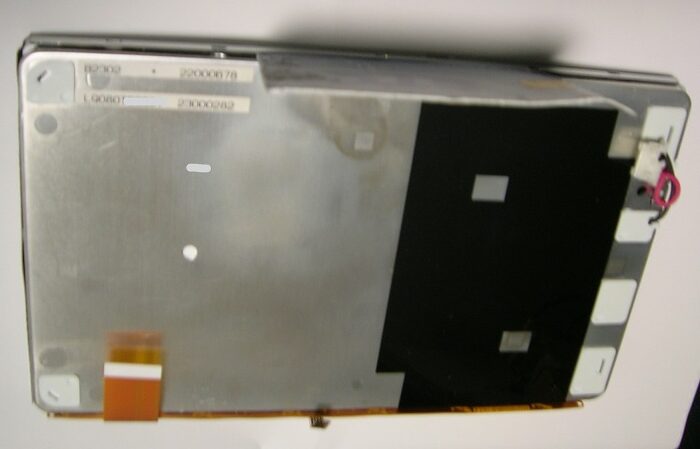

液晶パネルを取り出したら、記憶あるタイプで、バックライトはスライドして取り出すことが可能です。実際に点灯してみると、それほど明るいではないですが、また、白くていい色です。

管を観察したら、電極回りはまだ黒くなっていないで、いい状態です。

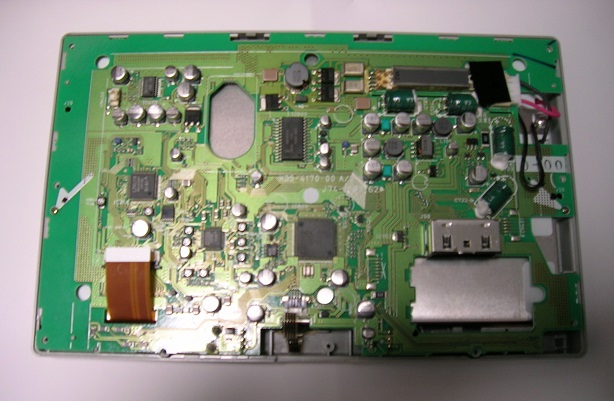

蛍光管の問題ではないと判断しました。インバーターは単独基板にあり、簡単にチェックしたが問題を見つからないため、作業中断。スペースあるので、いつもの別インバーターを使用する提案を考えています。
表面はビネガーシンドローム現象で皴しわになっている。結局これが問題だった。早速偏光フィルムを取り寄せて、張替えした。よくクリーニングしたためか、偏光フィルムの品質がいいか、気泡がなく綺麗に張り替えた。

写真は前面保護フィルムがある状態で、後日剥がして、元に戻る。
ネットには偏光フィルムを回りながら、最適角度を探す記事が結構ある。今回この液晶パネルに対応する偏光フィルムを仕入れたため、そんな面倒のことをする必要がない。貼るだけで完了した。

マイト工業（株） Rainbow Mask MR-880Z 溶接用ヘルメットの修理

2020年3月2日 by Steve in 液晶修理 | コメントを受け付けていません

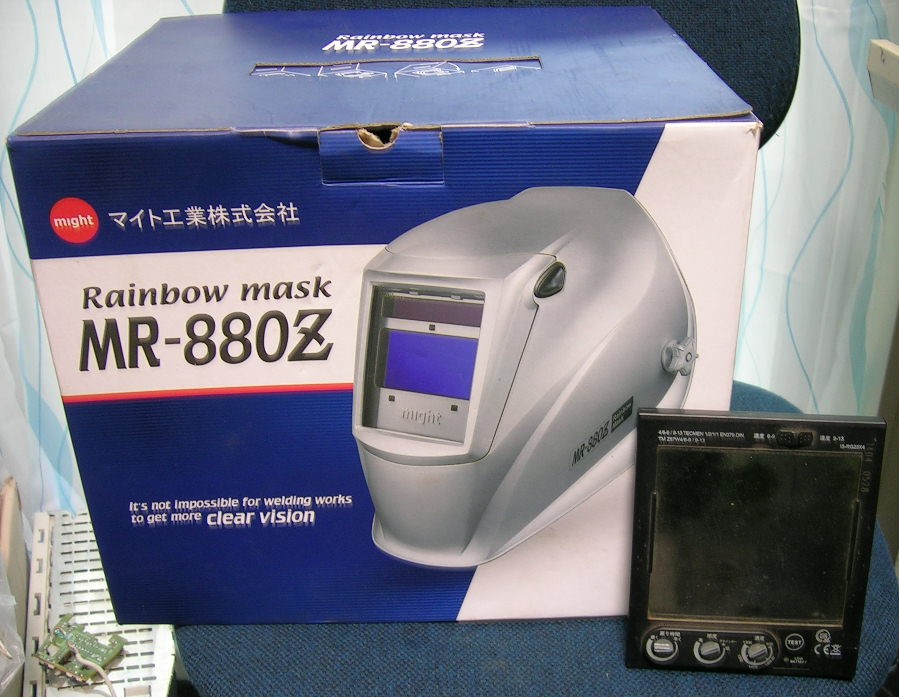

液晶の光シャッタ機能を利用して、自動的に溶接する時の強い光をシャットする商品です。動作しなくなったため、お客様は別商品を購入したが、視野が狭いため、やはりこちらを修理したいです。しかし、メーカーに問い合わせると、修理代金は新品の値段に近いため、こちにもって来ました。
液晶部分を取り出すと、TECMEN EN379 と書いてあります。原理も簡単。太陽電池で、溶接の光を受信したら、液晶に電圧を与えて、光をシャットするモードになり、溶接用のサングラスと同じ効果になります。
早速分解して、下の電子基板に液体をこぼれた痕跡があった。作業時の汗かあるいはジュースかもしれない。取り合えず、綺麗に掃除し、そして錆びている部品を交換したら、ちゃんと動作するようになりました。

旧型産業機器、レジャーボード、漁業など機器用STN液晶モジュールの製作

2019年6月1日 by Steve in 液晶修理 | コメントを受け付けていません

以前に、なかなか見つからない車載液晶パネルを買っていただいたお客様から別壊れた液晶モジュールを捜してくれないかの依頼が来ました。

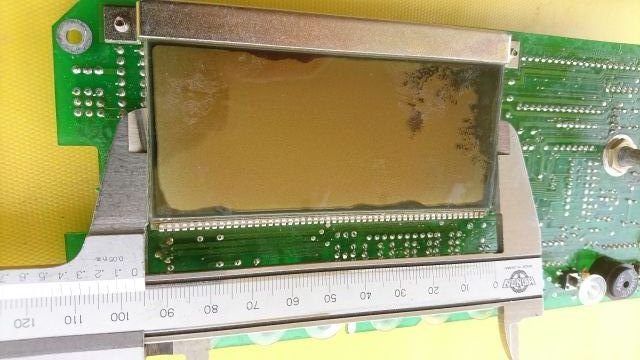

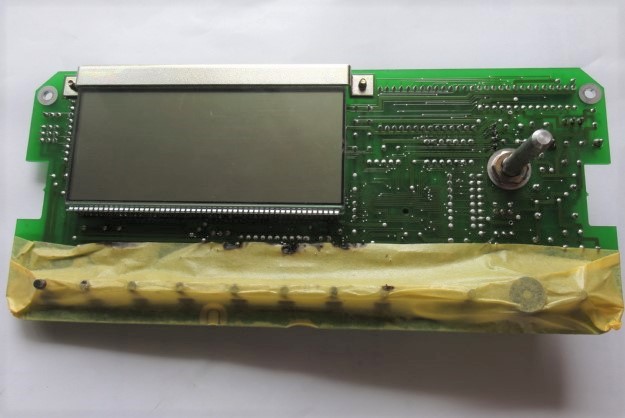

確認すると、FURUNO オートパイロット（自動操舵装置） FAP-330 のコントロールユニットです。型番もない旧い液晶モジュールで、なかなか同じものを見つかりません。幸い、このタイプの液晶モジュールは製作できます。割れがなく、パターンまだ確認できる１枚見本をいただければ、1ヶ月半ほどで、リーズナブルの値段で1枚からの小ロットで新品を提供できます。
色合いなど全く同じではないかもしれませんが、使用するには問題がありません。

修理完了

スマートフォンベンチマーク by Antutu

2018年10月27日 by Steve in スマートフォン | コメントを受け付けていません

機種名	説明	実測値	平均値
Apple iPad Air		71862

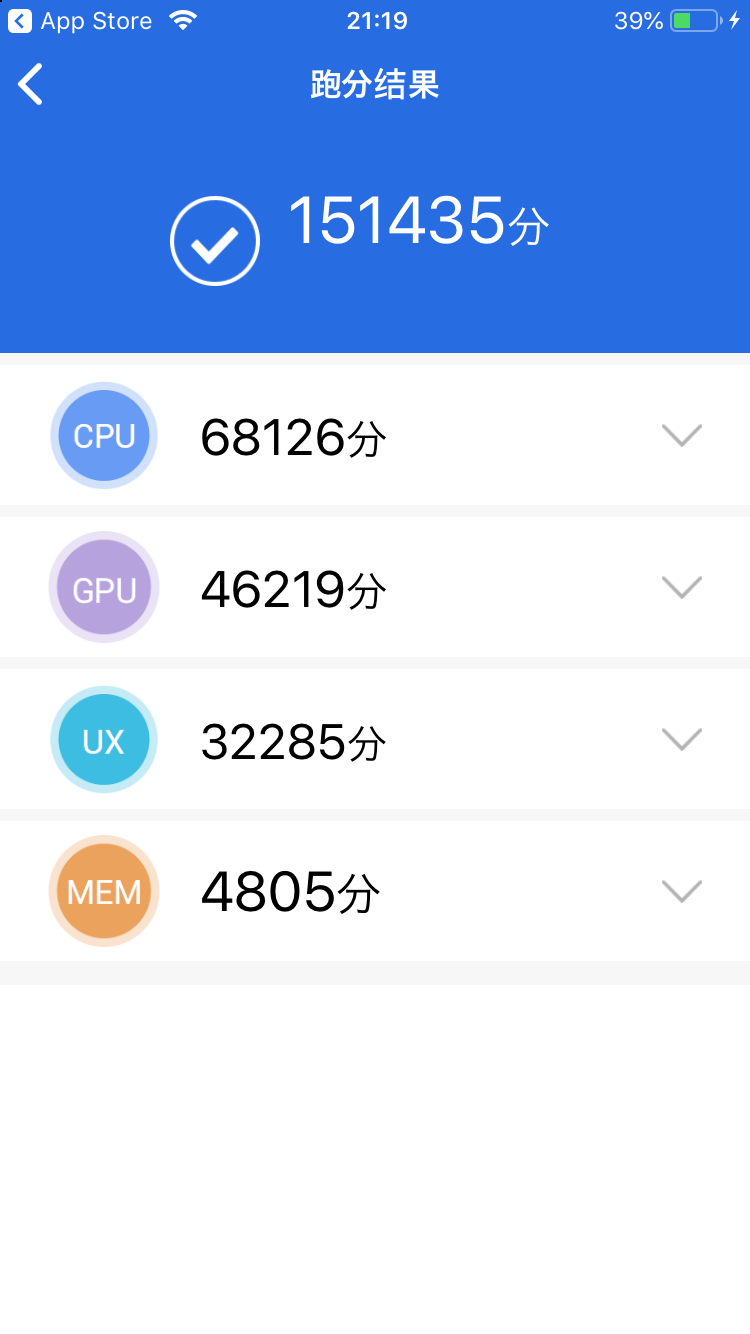

Apple iPhone 6S		151435

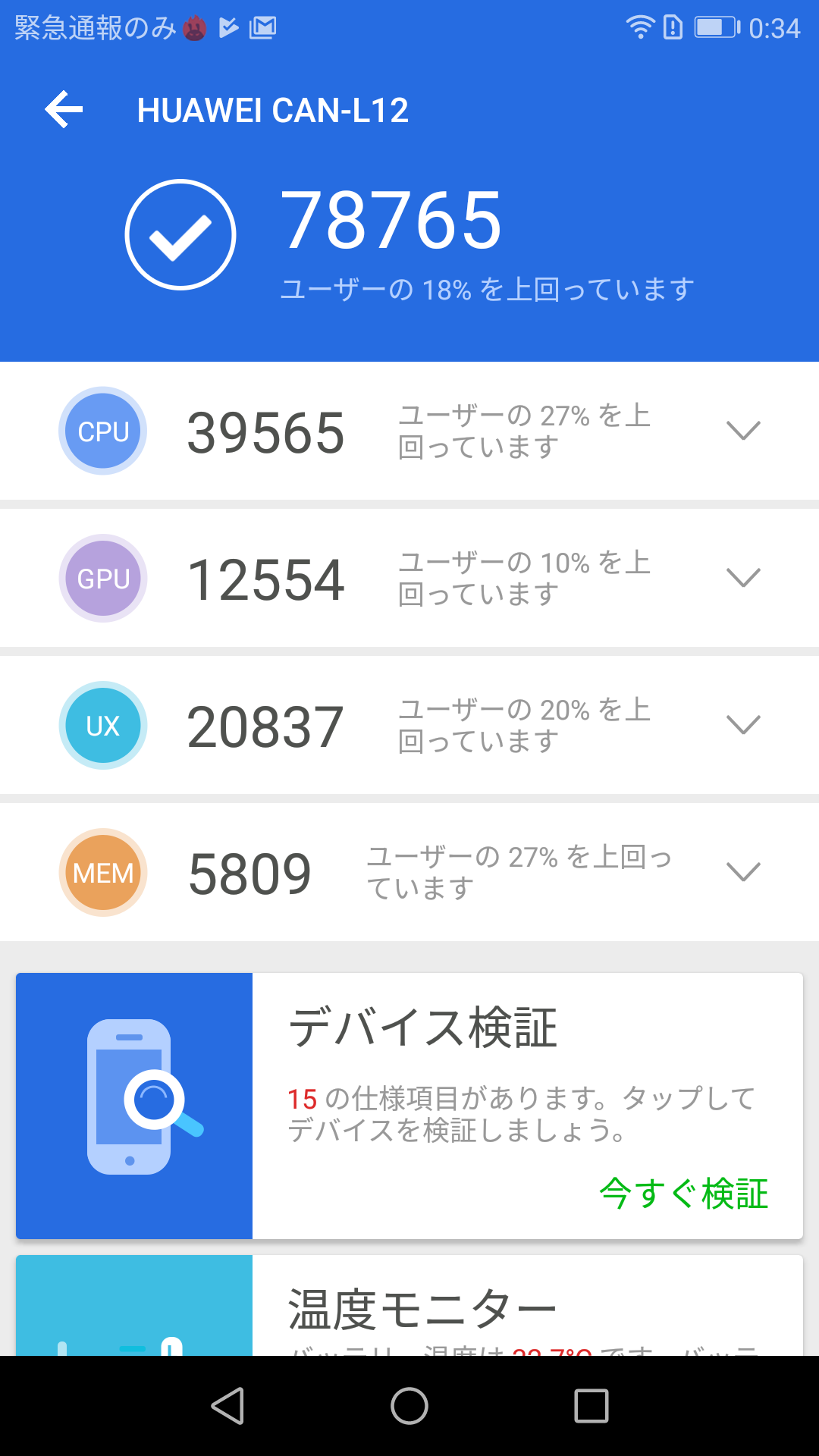

Huawei Nova CAN-L12		78765
Huawei Nova Lite PRA-LX2		56292
Samsung Note 3 (SC-01F)	カスタマイズで最新 Andriod OS 8.1.0 になる。数値的には高くないが、スイスイ使える。32ビット CPU。	64205

Sharp 302SH	32ビット CPU と OS 4.2.2 のため、3D Bench ダウンロードできない。アプリからの平均値に参考するしかない。		89208
Sharp 305SH	CPU 1.2GHz だが、64ビットCPUのため、3D Bench 実行できる。しかし、1%のユーザーしかより速い。寂しい。	22278	26450

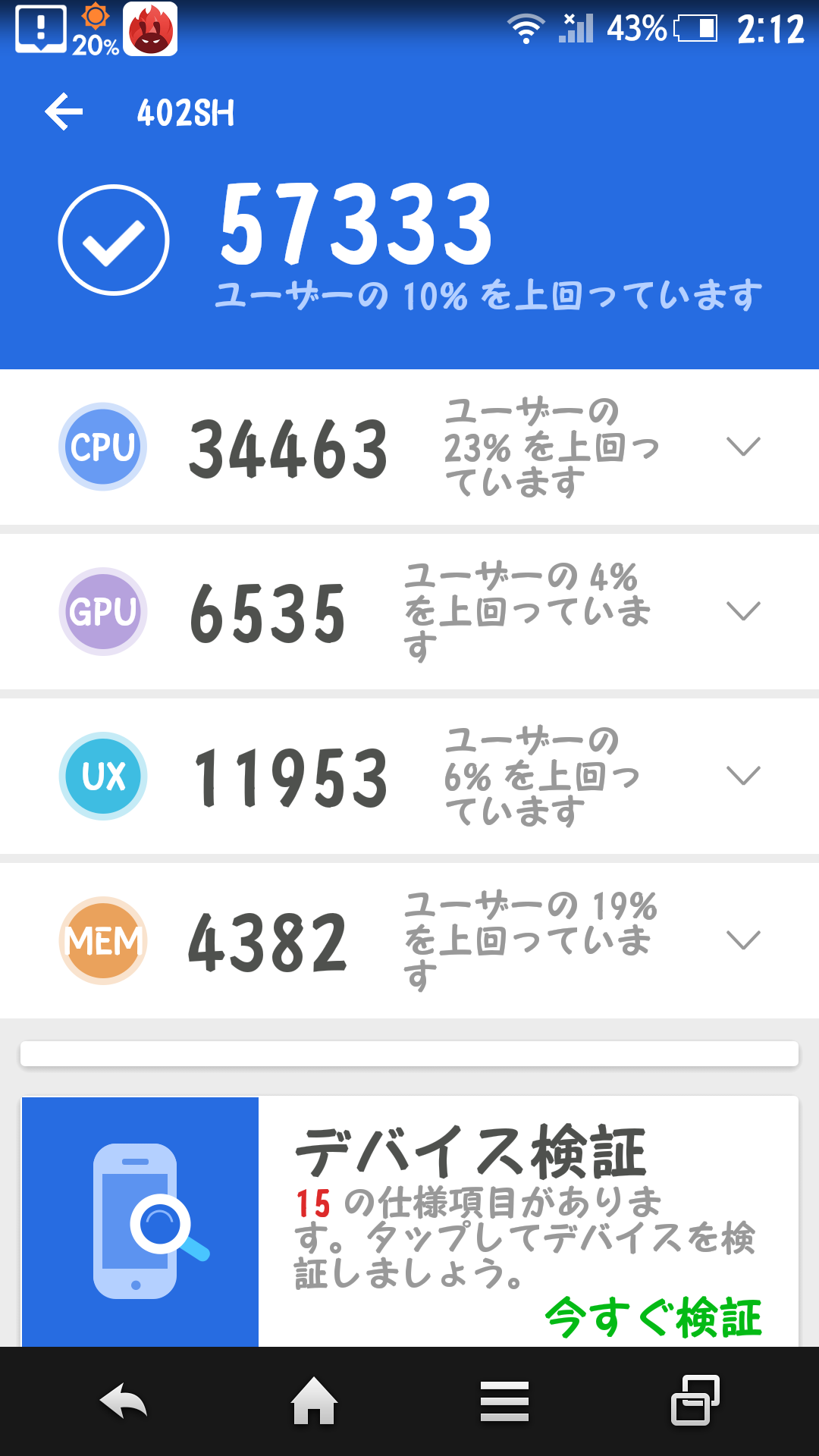

Sharp 402SH	32ビット CPU だが、2.27GHz。root 化により余計なソフト外すと、3D Bench 実行できたし、速くなった。	57333	55882

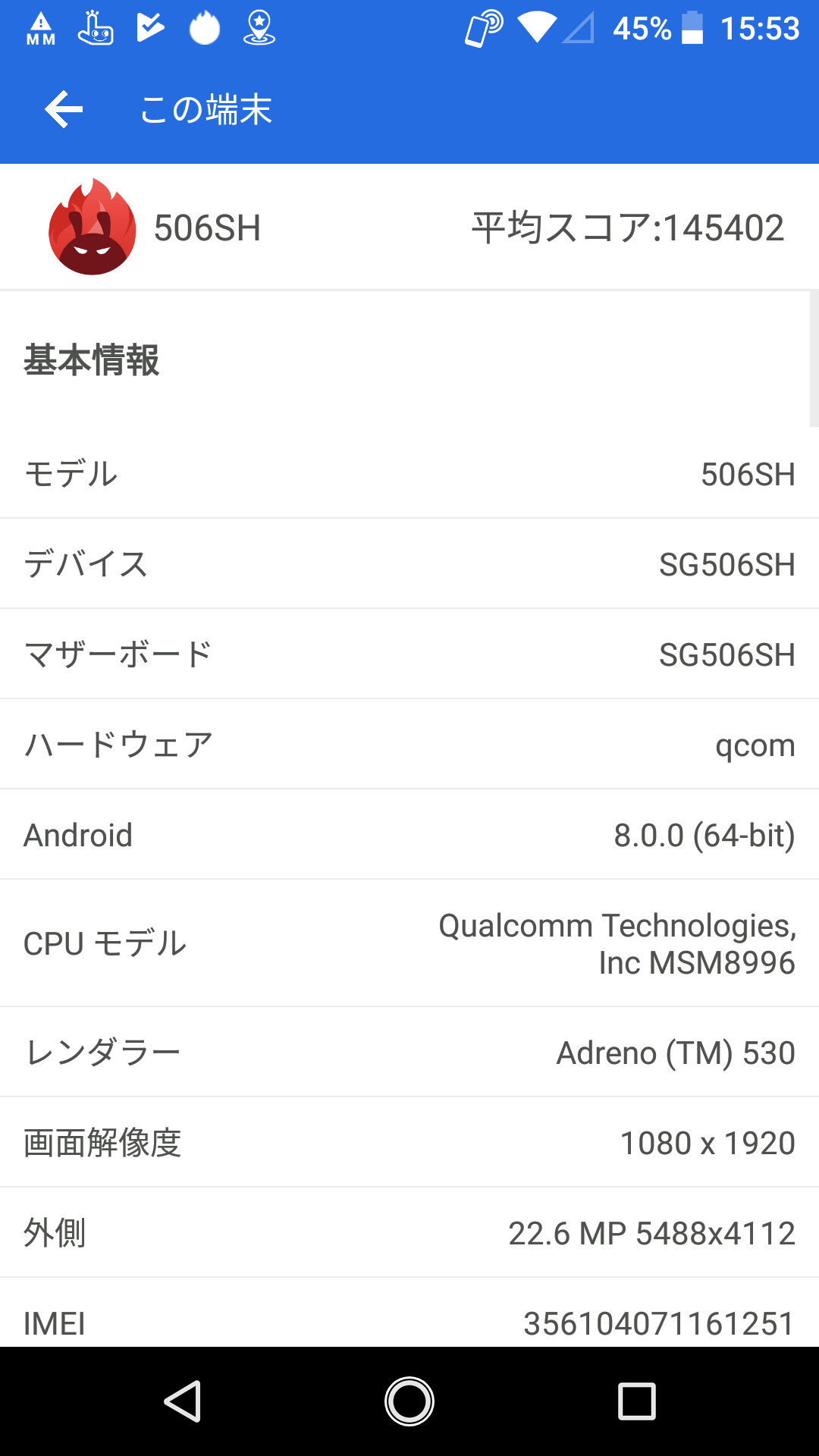

Sharp 506SH	ほぼ iPhone 6S と同じレベル。1/3 のユーザーより速いから、ままの成績。	136242	145402

数値をクリックすると数値を示す写真出ます。
実際に操作する場合、ほとんど差が感じない。どちらもストレスなく使える。ただし、ゲームの場合テストしていません。

Sharp AQUOS Crystal X 402SH スマートフォンのroot 化とパターンロック解除

2018年10月27日 by Steve in スマートフォン | コメントを受け付けていません

ログイン画面にパターンロックされている402SH をジャンクとして安く手に入った。事前の調べで、ファクトリーリカバリできる機種だが、入手してやってみると、できなかった。このように、海外発売の同じ機種でも日本版と違う。こうなると、あきらめるしかない。しばらく傍においてから覗くと、あれ、違う画面になった。何かアプリが動いている。何回やったうちに、この画面出すコツも掴んで、確実に出るようにできた。この画面を適当に触ると、お馴染みのホーム画面になった。やった！早速リセットかけようとしたが、「操作暗号」必要。標準の9999や0000と1234を入力しても間違い。適当なSIM入れて、「操作暗号」をリセットしようとしたら、「設定時の電話番号と違うため」できない。困った。とりあえず、USBデバッグモードにし、PCからやってみる。

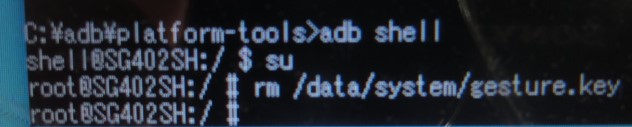

PCのadbで rm /data/system/gesture.key をやると、アクセス権がないため、拒否された。>adb shell rm /data/system/gesture.key のやり方もあるようで、後に試する。
>adb reboot recovery したら、普通に起動し、リカバリに入らない。こうなると、402SHをrootして、gesture.key を削除するしかない。いろいろ方法をやってみて、できないといわれた root が出来た！次は簡単で、写真のようにパターンを解除した。
今回の教訓はやはり、Google Play 以外のソフトをインストールすべきではない。このようにロックを迂回して動くことがある。幸い、今回の本体は写真などすべて削除されたため、情報漏洩の心配がない。
