トヨタ セルシオ マルチディスプレイ 86111-50020 の分解と液晶表面貼替

バックライト点灯しないため、修理に入りました。割と分解しやすいです。

特にありがたいのは液晶当たり以外にすべてのネジは同じで、間違いが少ないです。
液晶パネルを取り出したら、記憶あるタイプで、バックライトはスライドして取り出すことが可能です。実際に点灯してみると、それほど明るいではないですが、また、白くていい色です。

管を観察したら、電極回りはまだ黒くなっていないで、いい状態です。
蛍光管の問題ではないと判断しました。インバーターは単独基板にあり、簡単にチェックしたが問題を見つからないため、作業中断。スペースあるので、いつもの別インバーターを使用する提案を考えています。
表面はビネガーシンドローム現象で皴しわになっている。結局これが問題だった。早速偏光フィルムを取り寄せて、張替えした。よくクリーニングしたため
か、偏光フィルムの品質がいいか、気泡がなく綺麗に張り替えた。

写真は前面保護フィルムがある状態で、後日剥がして、元に戻る。
ネットには偏光フィルムを回りながら、最適角度を探す記事が結構ある。今回この液晶パネルに対応する偏光フィルムを仕入れたため、そんな面倒のことをする必要がない。貼るだけで完了した。

Read More

macOS Yosemite, EI Capitan を 初代MacBook Air (MacBookAir1,1)、MacBook 13インチ Early 2008 (MacBook4,1)とiMac 20 Late 2006 (iMac5,1)など非対応機種にインストール

最新 macOS を対応しない機種に数台インストールした。ネット上のツールのお陰で、楽にできてしまう。次のブログをご参照。
最近お客様のご要望で、もっと旧い機種に Yosemite や EI Capitan のインストールを挑戦した。最終的にインストールが成功したが、結構時間かかった。したがって、その価値あるかどうかよく考えてやった方がいい。

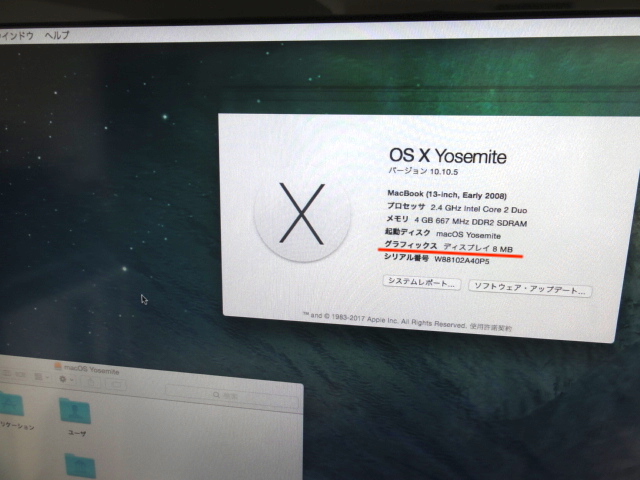

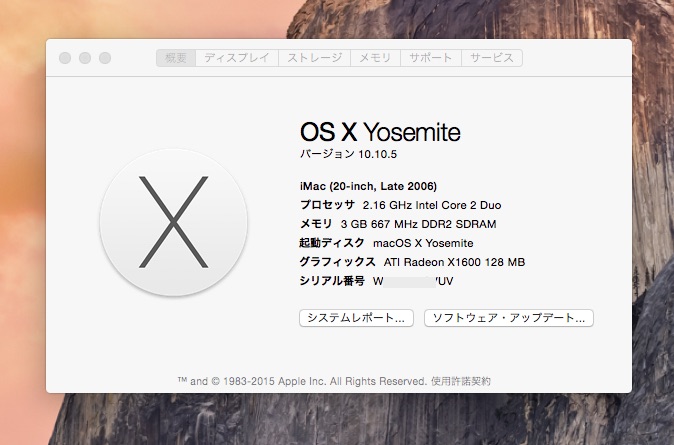

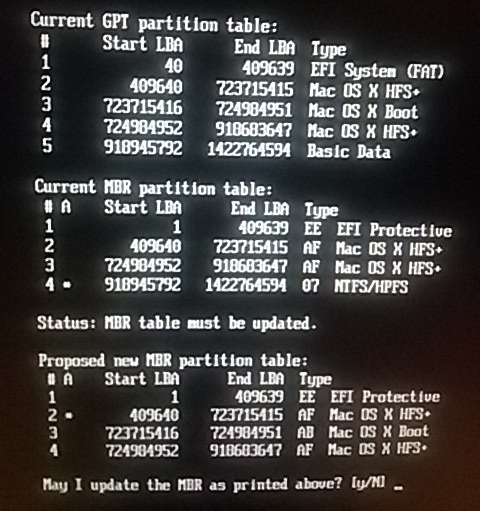

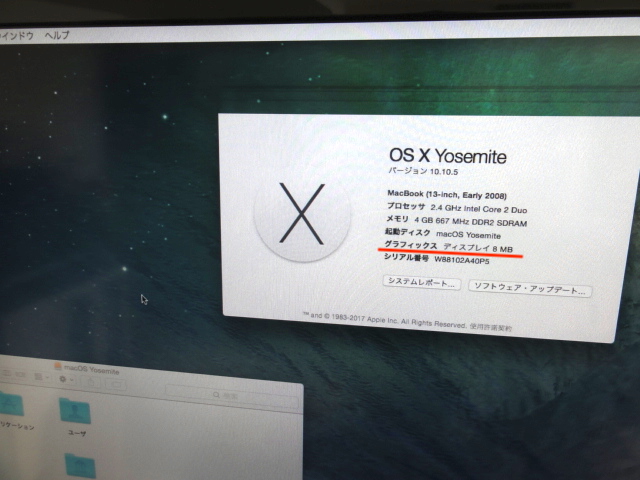

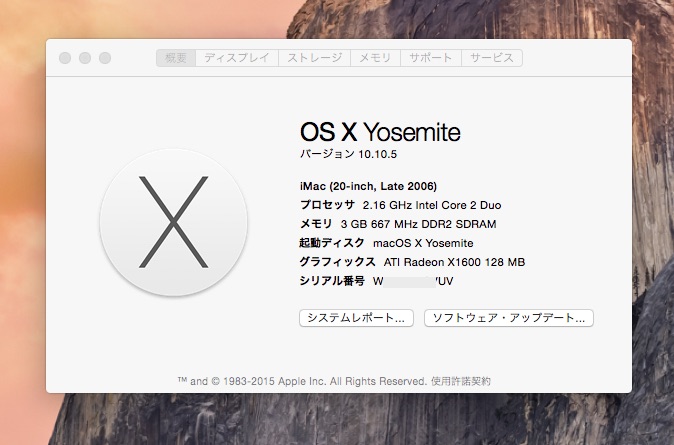

その際、やはりネットに紹介するツール MacPostFactormacOS Extrator を使ってみたが、そんなにスムーズに行かない。インストール用ドライブの作成が成功するが、インストール途中や最後にフリーズする。日本語 OS の問題か他の原因かわからない。色色試行錯誤して、Yosemite はやっとできたが、最初グラフィックとサウンドのドライバーをインストールしていないため、画像はギザギザ、音声がない。

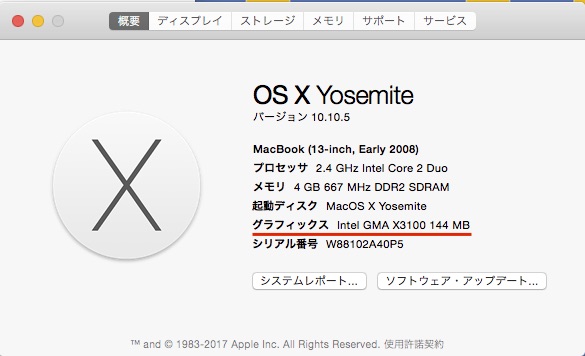

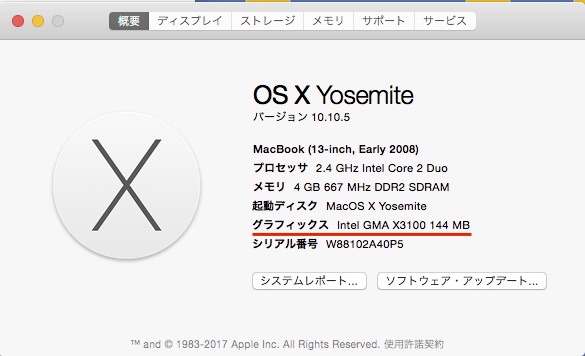

更に悪戦苦闘で、やっとグラフィックとサウンドのドライバーもインストールできた。

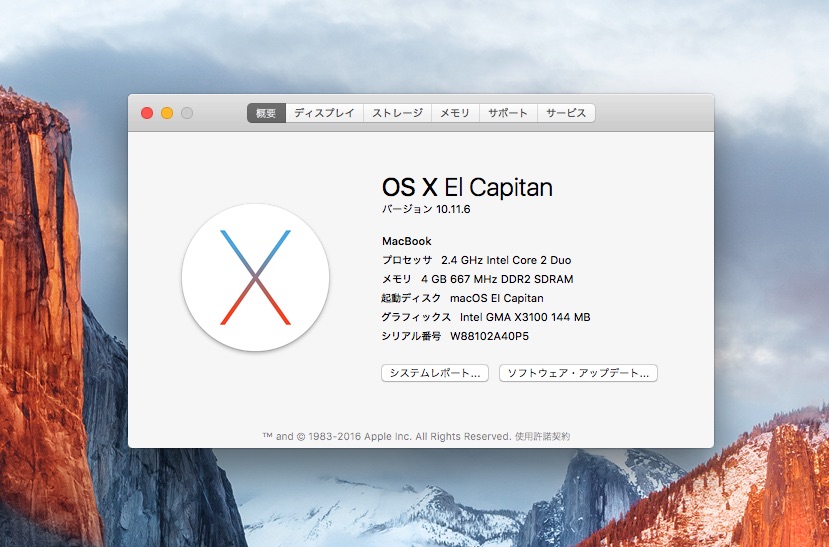

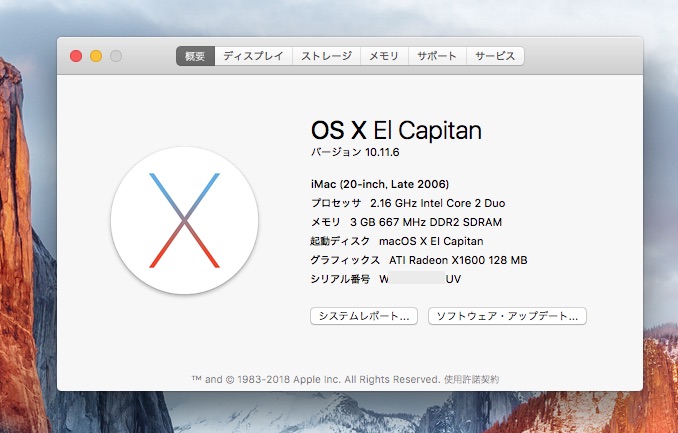

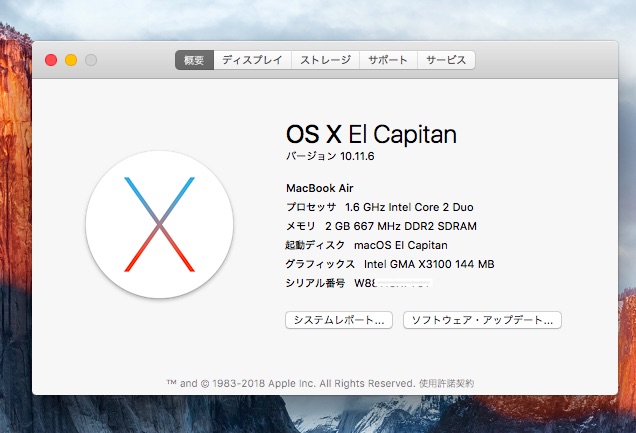

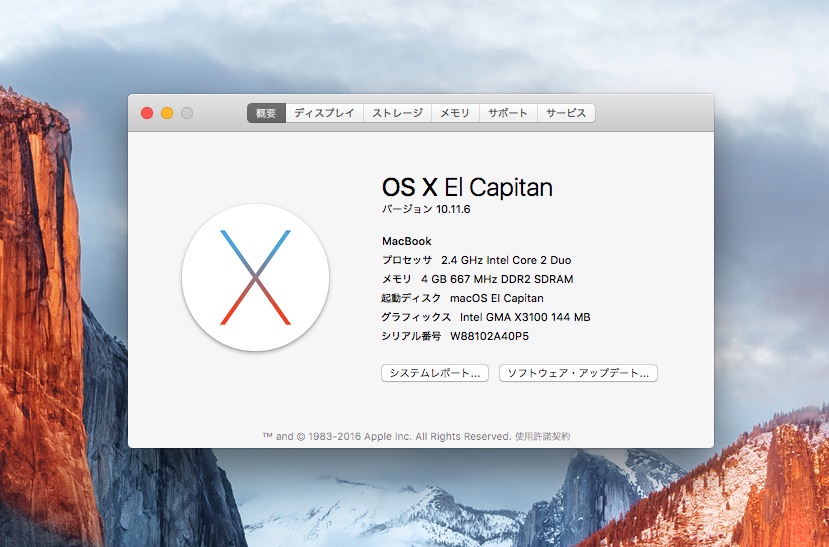

しばらく休んで、再挑戦したら、EI Capitan も出来ました。

一機種できれば、同じ要領で別機種もできる。

スリープもちゃんと効く。

旧い本体でも最新版Chromeや色々ソフトが使える様になり、まだ十分に使える。

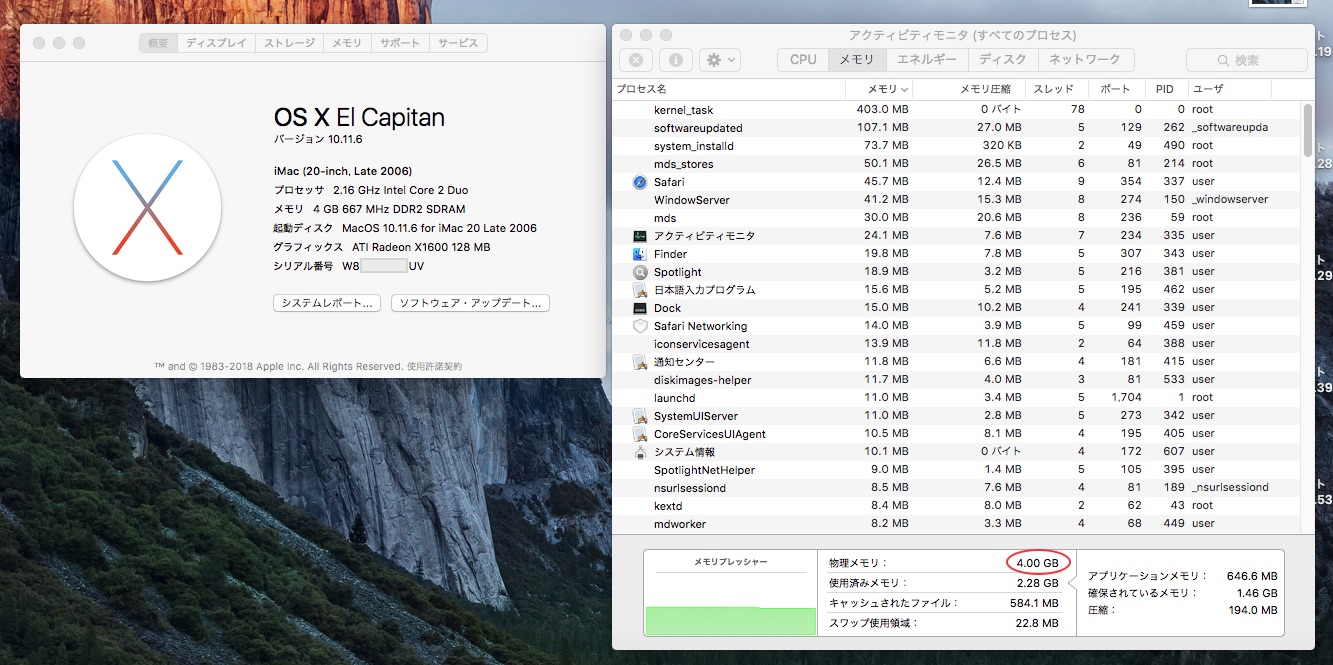

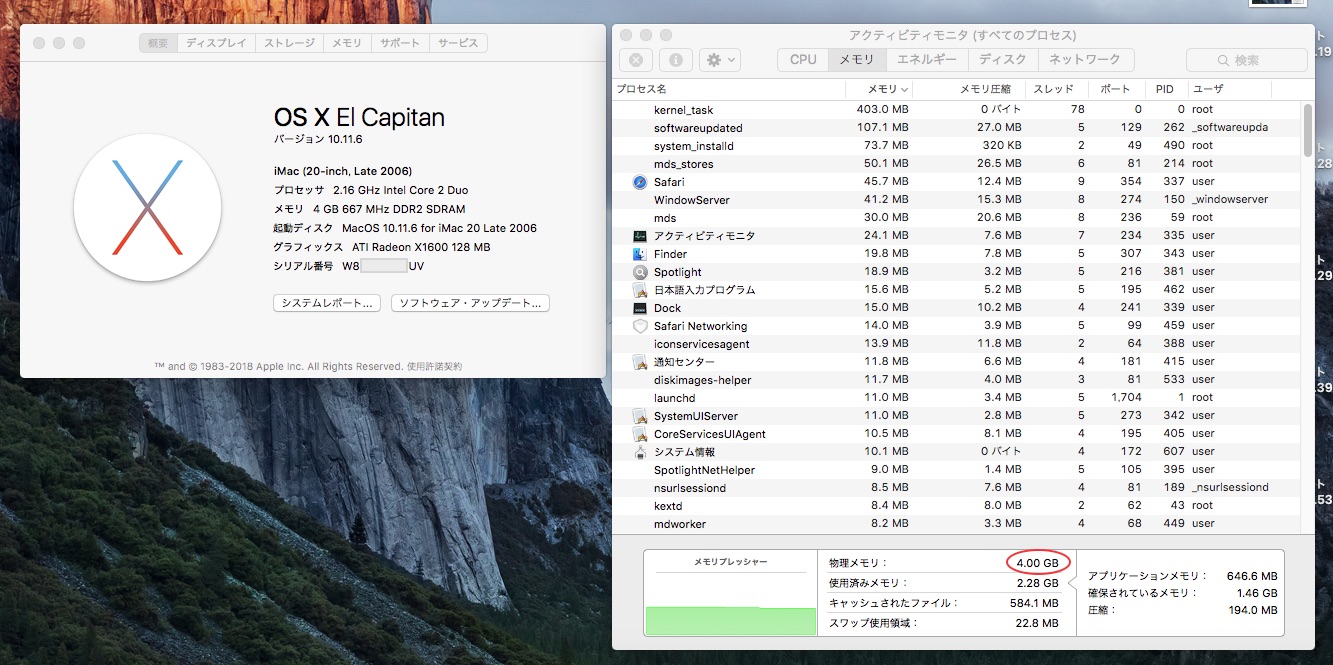

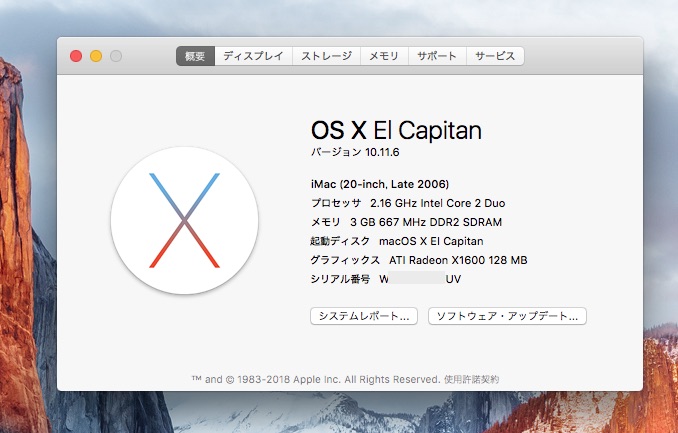

特にiMac Late2006 の場合、いままで10.6.8 と10.7.5 の場合、4GBメモリを装着しても、3GBまでしか使えないが、EI Capitan になると、64bit になり、3GB以上使えるようになる。これは重宝だ。

これらのアップグレードは4、5年前なら、もっと価値があるが、スティーホームで時間あれば、挑戦してもいいかもしれない。

Read More

Macmini Early 2009 A1283 修理してみました

最近、「スティーホーム」の関係で、4、5年前に放置していた2台のMacmini 2009 A1283を取り出して、修理に挑戦してみた。

運がよく1台目はそのまま「ジャンー」と共に起動しました。この現象はMac  によくある様で、電源管理回路におかしくなり、電源投入できないことが稀に有ります。完全放電すると治るが、SMCリセットやっても治らない場合がある。その場合、業者に依頼するか、今回の様に長時間放置すると、自然放電になり、まだ電源投入できます。こう言う事があるから、Windows PC の様に機械式のスイッチの方がメリットも有ります。

2台目はそう簡単ではないが、それでもラッキーなケースです。なぜなら、部品をチェックすると、一つタンタル電解コンデンサーの表面一部変色し、割れもある様です。

ピンセットの先で突こうと変色部分は粉になって落ちる。明らかに高温で焼損してあります。テスターで測ると、ショットしている。この状態なら当然電源入らない。

この部品を交換したらちょんと起動する様になりました。

今までにはテレビに Windows 10 をインストールした Macmini 2006 でネットサーフィンしたが、これでアップグレードが出来た。ますます「スティーホーム」の様になる。



Read More

PowerBook G4 15インチ 1.67GHz 最終版 A1138 の電源ボード 820-1820-A を修理してみました

この機種はPowerMac G4 の最終版として今だに需要があり、高く取引しています。

この機種にはDCボード (製品番号 820-1820-A) がよく故障します。AC アダプターのインディゲーターLEDがオレンジ点灯し、本体やバッテリに給電しなくなる。

今はこの部品が入手しにくいです。よく確認すると、ボード上部品たくさんあるが、ほとんどサウンドやUSB関係のもので、電源部分の部品が割と少ない。このような簡単な回路で、修理できないか挑戦してみました。

DCボートを取り出して、単独にACアダプターを挿すと、LEDがやや赤いオレンジ色で点灯する。指で後ろの部品を触るとやや黄色のオレンジ色に変わる。機能しているようです。正常の場合、挿す瞬間には緑点灯する場合あるが、メインボードのケーブル挿さないと点灯しないはずです。ただし、指で後ろの部品を触ると点灯する。

色んなところにテスターで当たると、1箇所、部品と基盤の値が違うことを見つかりました。半田外れではないかと判断し、半田し直したら、見事に修復できた。

調子を乗って、昔故障した本体も取り出して、同じ様に直りました。



Read More

FREETEL Samurai 極 FTJ152D の充電問題を修理しました

この機種にはUSBコネクターに問題が多いようです。USBコネクターそのものを交換するしかありません。

ただし、せっかく同じ物を見つかったが、届いたら接点の位置が違う。心配しながら交換すると、問題なく使えたため、安心しました。



Read More

iPhone 6, 6S, 7 と SE ユーザーがアップルから 25ドルから3,500ドルの賠償金をもらえる

#アップル に古い機種の速度を意図的に落され、やむなく別機種に買われたとして、ユーザー訴訟の結果、アップルは総額 5億ドル(約535億円)の #和解金 を提供することを同意した。
https://news.sky.com/story/apple-agrees-to-pay-500m-over-claims-it-slowed-down-old-iphones-11948323

訴訟参加者に3,500ドル、その他のユーザーにはクレームすれば、25ドルを支払う。ただし、クレームするユーザーが多い場合、25ドルより減額の可能性がある。

Read More

マイト工業(株) Rainbow Mask MR-880Z 溶接用ヘルメットの修理

液晶の光シャッタ機能を利用して、自動的に溶接する時の強い光をシャットする商品です。動作しなくなったため、お客様は別商品を購入したが、視野が狭いため、やはりこちらを修理したいです。しかし、メーカーに問い合わせると、修理代金は新品の値段に近いため、こちにもって来ました。
液晶部分を取り出すと、TECMEN EN379 と書いてあります。原理も簡単。太陽電池で、溶接の光を受信したら、液晶に電圧を与えて、光をシャットするモードになり、溶接用のサングラスと同じ効果になります。
早速分解して、下の電子基板に液体をこぼれた痕跡があった。作業時の汗かあるいはジュースかもしれない。取り合えず、綺麗に掃除し、そして錆びている部品を交換したら、ちゃんと動作するようになりました。

Read More

TP-LINK Archer C6 と C9 をWDS機能により中継器としての設定

メーカーサイトによると、Wireless Distribution System(WDS) 機能を使えば一部ルーターは中継器として使える。

https://www.tp-link.com/jp/support/faq/440/

C6 と C9 は対象製品リストになかったが、C9 の仕様書に対応すると書いてある。

しかし、説明のWiFi ページにWDS選択項目がない。メーカーサポートに問い合わせすると、回答は「ArcherC6とC9は、WDS設定項目が詳細設定→システムツール→システムパラメーター 内にございます。また、この項目は、ルーターモード時のみご利用いただけます」。

確認すると、確かにあった。そして、上記サイト通り設定した。その時、WANは接続していない状態で、インターネットに接続していないではないかと思い、WANのIPを一生懸命手動で入力したが、「LANと同じサブマスクになっている」エラーが出ていって、旨くいかなった。

実はその前に、NECのルーターを中継器としてうまく設定した。その時、WPS機能でWiFi ルーターに簡単に繋がったため、C6 も同じようにできないかと思い、C6を電源再度入れて、繋いでみたら、ちゃんとインターネットに繋がっています!
いままでの設定だけでいいで、WiFi 経由のため、WAN繋がる必要がないようだ。

Read More

iPhone の iOS をアップデートしたら、アンテナが灰色になり、電話掛けない

お客様のiPhone 6が4G 表示するが、電話かけることができない。データ通信には問題がない。iOS をアップデートしたら、そうなったらしいです。この機種は最新 iOS 12.4.3 で、これ以上待っても自力アップデートできないため、PCで再度 iOS 12.4.3 をインストールしてみたが改善しない。モバイル通信の4G設定を「音声通話とデータ」両方を、「データのみ」に設定したら、アンテナは黒くなり、電話も掛けるようになった。
どうやら、4G では通話できないようだ。これは契約の問題か、AUの問題か、本体のハードまたはソフトの問題かわからない。一応使えるようになり、これらの問題はお客様がAUまたはメーカーに聞いてもらうしかない。
その後、 同じSIMカードを iPhone 7 でチェックしたら、「音声通話とデータ」両方を選ぶと、次のメッセージが出るため、やはり契約条件の問題です。

しかし、iPhone 6 の場合、何のメッセージもなく、ただアンテナが灰色になるだけで、ユーザーに混乱を与える。

Read More

Torisan 車用電気ホット毛布コントローラーの修理

車用ホット毛布の修理を頼まれた。直流24Vを書いてあるにもかかわらず、交流100Vに挿したため、煙が出た。設計にも問題があると思う。24Vの電気機器は間違いないように100Vと別形状のコンセントをするべきです。

開けてみると、横浜のミクロン電気製温度ヒューズ付き抵抗の温度ヒューズが断線した。

個人に販売しないようで、入手困難のようです。両側にある180Ω抵抗は問題ないため、温度ヒューズのみ外付けにした。内部の熱も伝えるようにCPU用伝熱グリスも少し塗った。取り合えず、この状態復活するしかない。
